自动控制装置

电气与自动化仪表采用矿用本安型或矿用隔爆兼本安型设备，适用于煤矿井下有瓦斯和煤尘爆炸危险的环境。

控制系统以隔爆兼本安型PLC控制箱为核心控制单元，具有现场可编程、输入/输出点数可扩展、控制联锁及保护功        能安全可靠、使用操作方便、显示信息丰富等特点。

装置额定工作电压：660V/127V AC；12V/24V DC。

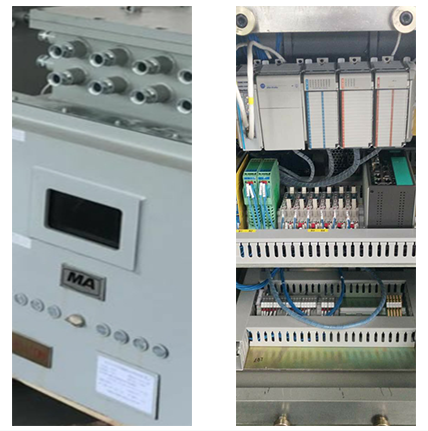

图14  PLC控制箱

控制系统网络结构图

v 地面站功能: 中转站系统的中心监控站，用于系统的数据采集和数据存储。

v 现场站功能：采用防爆计算机，监视与控制相应中转站的输送过程。

       系统网络：采用工业交换机与工业以太网实现系统的信息通讯。

图15 控制系统网络结构图

自动控制/安全监控系统

v 系统流程图实时动态显示相应中转站的运行状态和运行参数；

v 具备手动与自动两种控制方式，手动控制方式用于设备的单机调试，正常生产采用自动控制方式，各中转站实现             无人值守的安全稳定运行；

v 具备输送过程实时监控、实时报警及在线急停等功能；

v 具备参数记录、趋势曲线记录、输送报表记录及报警列表等数据记录功能；

v 工作全过程具备历史回放与数据报表查询等功能；
